Antriebs und Umlenkelemente

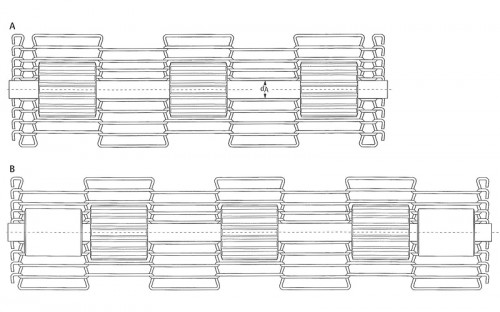

Stabgeflechtbänder werden durch Wellen mit aufgezogenen Zahnkränzen angetrieben. Die Anordnung der Zahnkränze ist auf den Skizzen demonstriert.

Version "A": Stabgeflechtband mit Zahnradkante.
Version "B": Stabgeflechtband ohne Zahnradkante.

Wir liefern fertig montierte Wellen oder einzelne Zahnkränze für die Selbstmontage.

Richtwert für die Zahnkranzbreiten
Maschenlänge ./. 10mm

Es gibt keine Standardmaße
die Fertigung erfolgt nach Kundenwunsch.

Material
Wellen = Stahl, Edelstahl
Zahnkränze = Polyamid, Stahl, Edelstahl

Montagehinweis
In die Zahnkränze wird einseitig eine Ringmarkierung gedreht. Bei der Montage ist darauf zu
achten, daß alle Markierungen in dieselbe Richtung weisen.

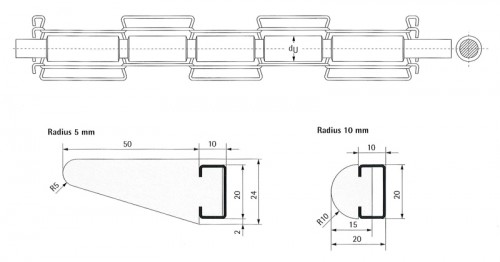

Umlenkwalze
mit Einstichen zur Aufnahme der Maschenbiegungen für:
• Hilfsführung
• Verhinderung von Drahtabrieb

Material: Stahl, Edelstahl
dU = Wellen-Ø / Umlenkwalze / mm

Kunststoff - Umlenkprofile
als Alternative zu den Umlenkwellen aus Stahl oder Edelstahl liefern wir Umlenkprofile aus Kunststoff.

Es sind keine Einstiche erforderlich. Die Kunststoff-Umlenkprofile gewährleisten eine optimale Schonung unserer Stabgeflechtbänder.

Material:

Profil
Niederdruckpolyäthylen, weiß, lebensmittelecht

Befestigungsschienen
Stahl, verzinkt oder Edelstahl. Standard Lieferlänge 2000 mm.
