Verbindungsgeräte

Die Produktbeschreibung
- Rahmen aus Aluminiumprofil
- integrierte Flachheizkörper

- 100 mm breite Heizzone
- externe Temperatursteuerung
- Arbeitstemperatur: 0-200°C
- Netzspannung 220/380 V, 50Hz oder nach Wunsch

Vorteile
• geringes Gewicht
• flache Bauweise
• gleichmäßige Temperaturverteilung
• einfache Bedienung

Das Zubehör
Der Lieferung wird ausreichend Zubehör, Werkzeug und Verbrauchs material beigefügt, u. a.:
• Lötpistole
• Temperatursteuergerät
• Fußluftpumpe
• Heißluftfön
• Lagentrennmesser
• PVC-Paste
• PU-Haftvermittler - Schweißfolie
• Fingermarkierungsfolie
• Teflonglasgewebe etc.

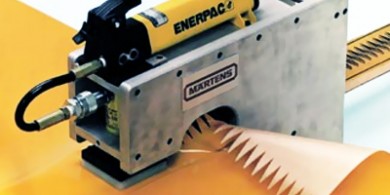

Fingerstanzvorrichtung, mobil
Die Stanze wurde speziell für Transportbandmontage Vorort, d.h. für die Anwendung an der
Maschine, entwickelt. Es können Fingerverbindungen in beliebiger Bandbreite vorbereitet
werden.
Die als Zubehör angebotenen Stanzmesser sind entweder für rechtwinklige oder für diagonale
Vermeidungen (Standard 60 Grad) verfügbar.

Vorteile:
• geringes Gewicht [19 kg]
• leichtes und schnelles Handling
• für jede Bandbreite verwendbar
• verkürzter Stillstand währen der Bandmontage

Zubehör:
- Die Länge des Messers beträgt 1000 mm, wenn nicht andere Längen gewünscht werden.
- Bedienungsanleitung

Funktionsbeschreibung
Um eine Schweißverbindung vorzubereiten, wird die Fingerstanzvorrichtung und ein geeignetes Stanzmesser benötigt Die Hydraulik der Stanzvorrichtung erzeugt den zum Schneiden der Finger notwendigen Druck, der auf einen Stempel wirkt. Der Stempel schneidet dann mit Hilfe des Stanzmessers die Fingerform in das Band. Die ersten Finger werden am Bandrand geschnitten. Sektionsweise werden dann die Finger über die gesamte Bandbreite geschnitten, indem die Stanzvorrichtung verschoben wird. Um sie leicht bewegen zu können, st sie mit Rollen ausgerüstet. Die Stanzvorrichtung wird bei jeder Sektion um ca. 100 mm verschoben.

Durch die Krafterzeugung mit Hilfe der Hydraulik, sowie dem leichten und funktioneller Design unserer Fingerstanzvorrichtung sind Sie in der Lage, professionelle Fingerverbindungen in Bänder beliebiger Breite leicht, sicher und schnell herzustellen.
