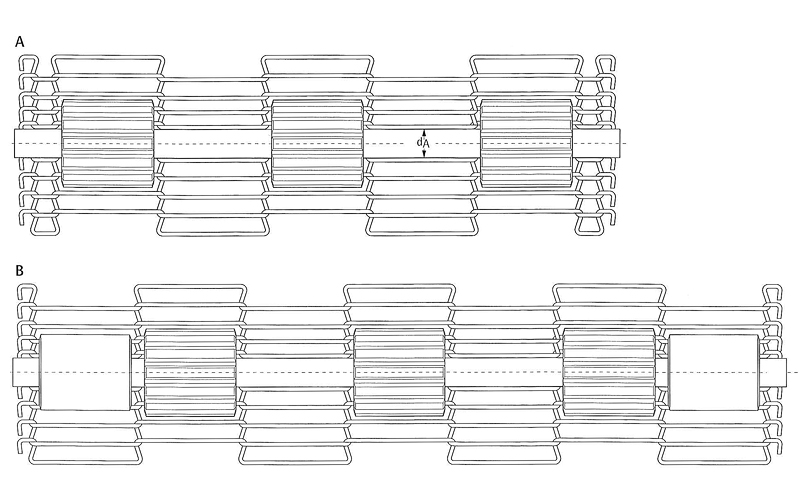

Taśmy siatkowe są napędzane wałkami z wmontowanymi wieńcami zębatymi. Układ wieńców zębatych pokazany jest na szkicach.

Wersja "A": taśmy siatkowe z bocznym prowadzeniem przez koła zębate.
Wersja "B": taśmy siatkowe bez bocznego prowadzenia przez koła zębate.

Dostarczamy gotowe, wmontowane wałki lub oddzielne wieńce zębate do zamontowania przez Klienta.

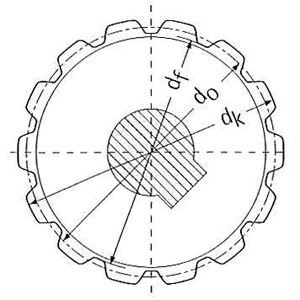

Wytyczne dotyczące szerokości wieńców zębatych
Długość oczka - 10mm.

Nie ma standardowych wymiarów
Wieńce zębate są produkowane według życzeń Klienta.

Materiał
Wałki - stal, stal kwasoodporna

Wieńce zębate - polimid, stal, stal kwasoodporna.

Instrukcje dotyczące montowania
Z jednej strony do wieńców zębatych wmontowane są pierścieniowate oznaczenia. Podczas montowania wieńców zębatych należy zwrócić uwagę czy wszystkie oznaczenia wskazują ten sam kierunek.

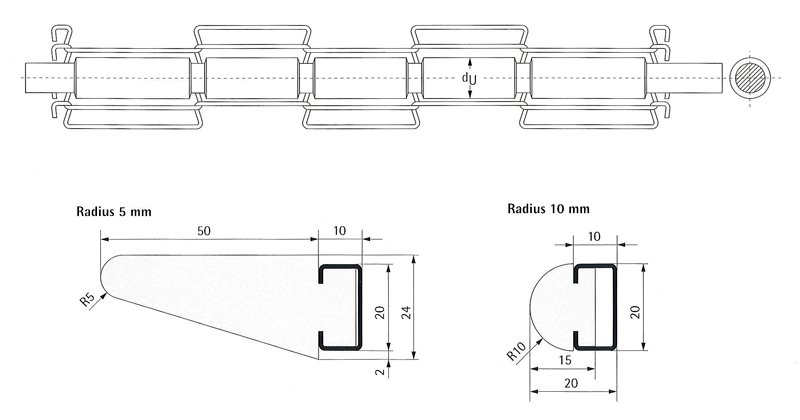

Walce zwrotne
Z nacięciami do prowadzenia splotów siatki, służące do:

  • lepszego prowadzenia taśmy siatkowej,
  • zapobiegania szybkiemu przecieraniu drutów siatki.

Materiał: stal konstrukcyjna, stal kwasoodporna

dU = wałki - średnica / walce zwrotne / mm










Tworzywowe profile nawrotowe
Jako alternatywę do wałków zwrotnych ze stali i stali nierdzewnej dostarczamy profile zwrotne z tworzyw sztucznych. Nie są wymagane żadne nakłucia. Profile zwrotne z tworzyw sztucznych zapewniają optymalną ochronę taśm siatkowych.

Materiał:

Profil
Niskociśnieniowy polietylen, biały, nadający się do kontaktu z żywnościa.

Szyny wzmacniające
Stal, ocynkowana albo kwasoodporna. Standardowa długośc handlowa: 2000 mm.
