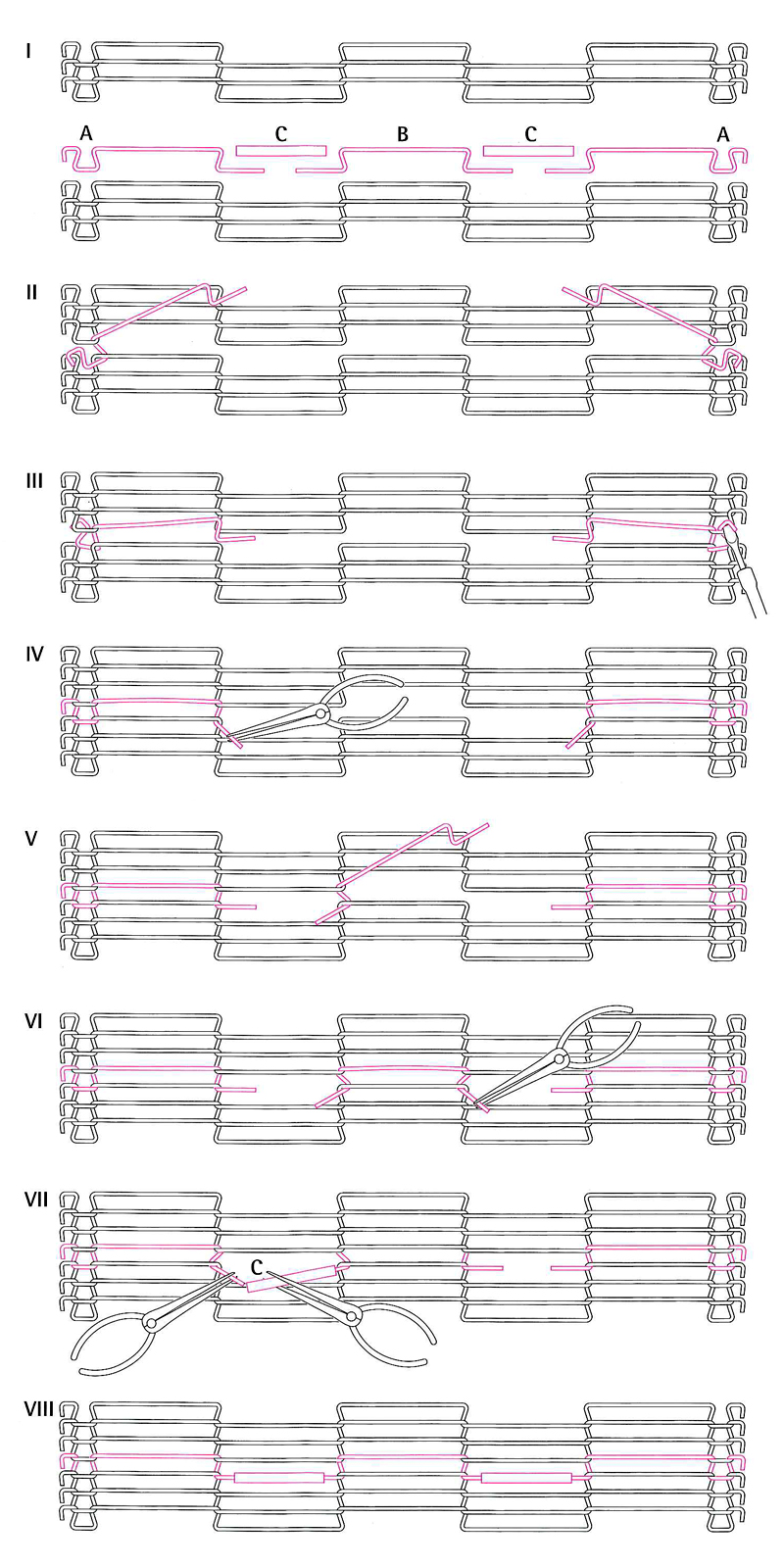

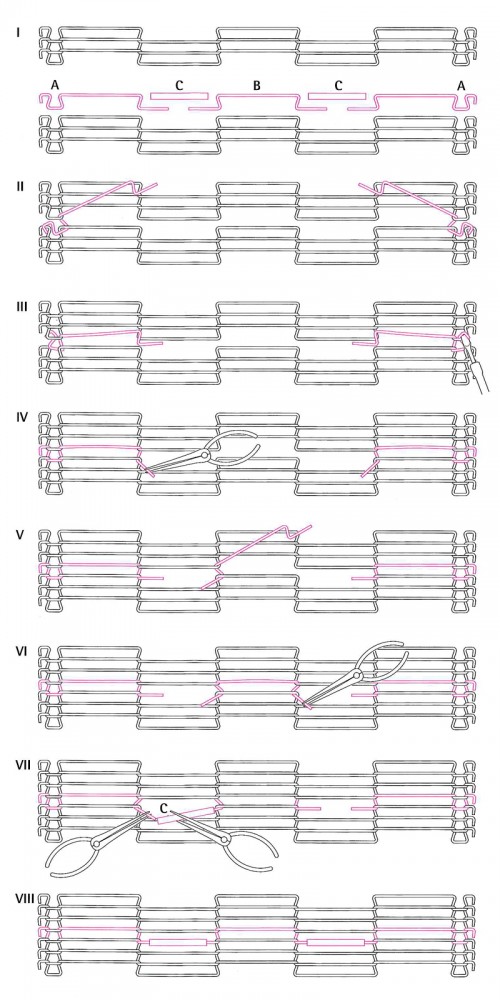

I
1. Usunąć z taśmy jeden drut poprzeczny.
2. Uciąć ten drut tak jak na rysunku.
3. Uwaga: żadne rurki nie mogą być włożone w oczka, gdzie pracują koła napędzające.
II Zahaczyć drutem A oba krańce taśmy.
III Zahaczyć pętle końcowe za pomocą śrubokręta.
IV Nawlec na drut rurki łączące używając kombinerek.
V Zacząć wkładanie pojedyńczych oczek B.
VI Skomplementowanie pojedynczych oczek B przy użyciu kombinerek.
VII
1. Włożyć rurkę C na koniec drutu.
2. Włożyć drut leżący naprzeciwko do drugiego otworu rurki (łatwiej będzie to zrobić używając dwóch sztuk kombinerek).
3. Rurki mogą być naprawiane poprzez zgniatanie końców kombinerkami.
4. Jeżeli to konieczne, wyprostować części drutu.
VIII Taśma siatkowa jest gotowa do użycia.
Uwaga:
a) Taśmy siatkowe bez obrzeży do kół zębatych są łączone według powyższych instrukcji.
b) Długość rurki: długość oczka minus ok. 10mm.
c) Rurki mogą być również używane do napraw.






Rurka – Φ na zewnątrz

Drut – Φ /mm

Standardowa długość /mm

2.0

0.9/1.0/1.2/1.25

20/30/40/50

2.5

1.4/1.6

20/30/40/50

3.0

1.8/2.0

20/30/40/50

3.5

2.35

40/50/70

4.0

2.8

50 (inne wymiary – na życzenie)
